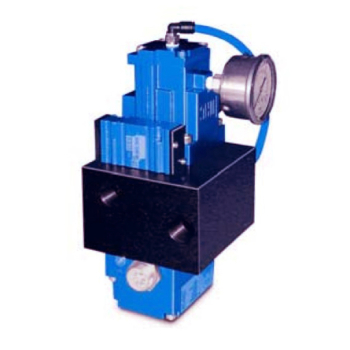

Válvula PQE
A válvula Proporcional de Rápida Exaustão (Proportional Quick Exhaust – PQE) possuem estas características:
- O regulador de operação do piloto e a PPC5C são ambos alimentados por uma entrada comum.
- A porta de saída da PPC5C envia a pressão ao canal do piloto (conexão 12) da série 400 de rápida exaustão. A pressão secundária do regulador de operação do piloto é enviada para a porta de saída do bloco, conexão 14 da mesma válvula.
- A saída de pressão da PPC5C juntamente com a mola de retorno da série 400 mantém a válvula fechada até que a unidade incremente pressão.
- Para reduzir a pressão, é só eliminar o sinal da válvula na conexão 12. A conexão 14 agora possui uma alta pressão, causando uma mudança de ação instantânea na valvula MAC série 400 que esgotará rapidamente a pressão a jusante para a nova pressão selecionada.
DOWNLOAD PDF_PQE92
DOWNLOAD PDF_PQE6500
Este produto já está na sua lista de solicitação de orçamento.
Benefícios operacionais:
- Controle de pressão preciso.
- Resposta rápida.
- Alto fluxo.
- Função exaustão rápida.
- Não é afetada pela alteração de pressão da linha.
- Maior vida útil.
- Projetado para atender as especificações Nema 4.
- Controle analógico.
- Resposta analógica ou TTL.
- Sistema de loop fechado.
