HMPC PRODUTOS E SOLUÇÕES EM AUTOMAÇÃO

PPC

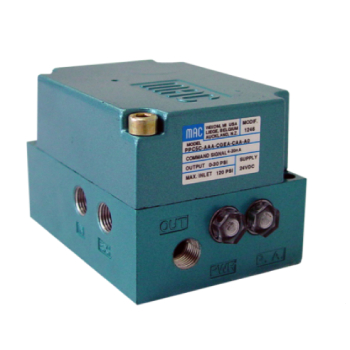

A série de válvulas de controle proporcional de pressão – PPC – da MAC VALVES® é um produto inovador que converte um sinal elétrico em uma saída pneumática proporcional.

As válvulas PPC são diferente dos transdutores I / P ou V / P convencionais, oferecendo uma gama maior em termos de desempenho, recursos e confiabilidade.

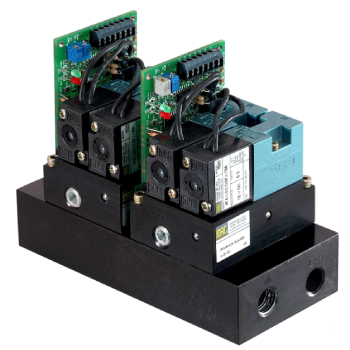

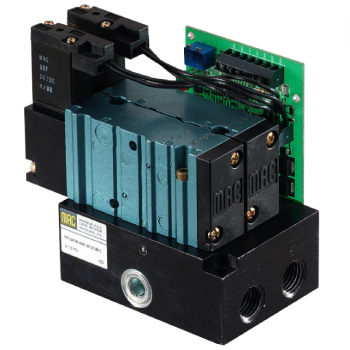

O segredo das PPC’s é a utilização de duas válvulas MAC VALVES® (*) que são usadas para controlar a pressão de saída. Elas são operadas por um circuito fechado de controle em loop. A resposta é obtida através de um ou dois transdutores. O embolo balanceado de rápida resposta e alto fluxo das duas válvulas MAC® promovem excelentes características de desempenho para estas PPC’s.
Estas válvulas proporcionais controlam a pressão de saída através de constante medição da pressão à jusante e a compara com o sinal de comando. Se uma pressão mais alta for comandada, a PPC rapidamente responde, atuando a valvula de enchimento MAC, aumentando a pressão de saída até a mesma equalizar com o valor configurado. Do contrário, se uma pressão de saída mais baixa for solicitada, a PPC fará atuar a válvula de exaustão, diminuindo a pressão de saída até a mesma alcançar o valor definido. Todo este ciclo ocorre rapida e suavemente, mantendo a pressão correta. Esta abordagem ao controle de pressão promove uma unidade leve, pequena e economica.
Diferentemente das unidades controladas por bobinas, a PPC não é afetada por vibração ou posição de montagem. Também necessitam pouca potência e dispensam baixo calor em relação às válvulas maiores atuadas diretamente por solenoides.

Em relação às válvulas que utilizam sistemas não balanceados de pressão, os embolos balanceados das PPC’s garantem alta vazão e tempos de resposta extremamente rápidos e repetitíveis, além de eliminar problemas de “subdimensionamento” e “ultrapassagem” normalmente associados a unidades projetadas para válvulas desbalanceadas. As válvulas proporcionais existentes no mercado geralmente incorporam válvulas de fabricantes de terceiros. Todas as válvulas proporcionais MAC utilizam apenas componentes MAC de atuação rápida, repetitível, alto fluxo e longa vida útil como válvulas de enchimento e de escape.

(*) Nas PPC’s são utilizadas as séries MAC VALVES® 34, 45, 47, 400, 92 ou 93

  DOWNLOAD PDF_PPC10A

  DOWNLOAD PDF_PPC5C

  DOWNLOAD PDF_PPC34B

  DOWNLOAD PDF_PPC35A

  DOWNLOAD PDF_PPC36A

  DOWNLOAD PDF_PPC36B

  DOWNLOAD PDF_PPC47A

  DOWNLOAD PDF_PPC400

  DOWNLOAD PDF_PPC92B

  DOWNLOAD PDF_PPC93A
